جزئیات محصول:
پرداخت:
|
| محدوده دما: | -20 ℃ ~ + 150 ℃ | محدوده رطوبت: | ٪ RH ~ 98٪ RH |
|---|---|---|---|
| گرم کردن زمان: | -70 ℃ ~ + 100 ℃ (در عرض 60 دقیقه) | پایین دم را بکش: | + 20 ℃ ~ -80 ℃ (در عرض 80 دقیقه) |
| گارانتی: | 1 سال | کاربرد: | آزمایش، صنعتی |
| برجسته: | temperature and humidity chamber,humidity and temperature controlled chamber |
||

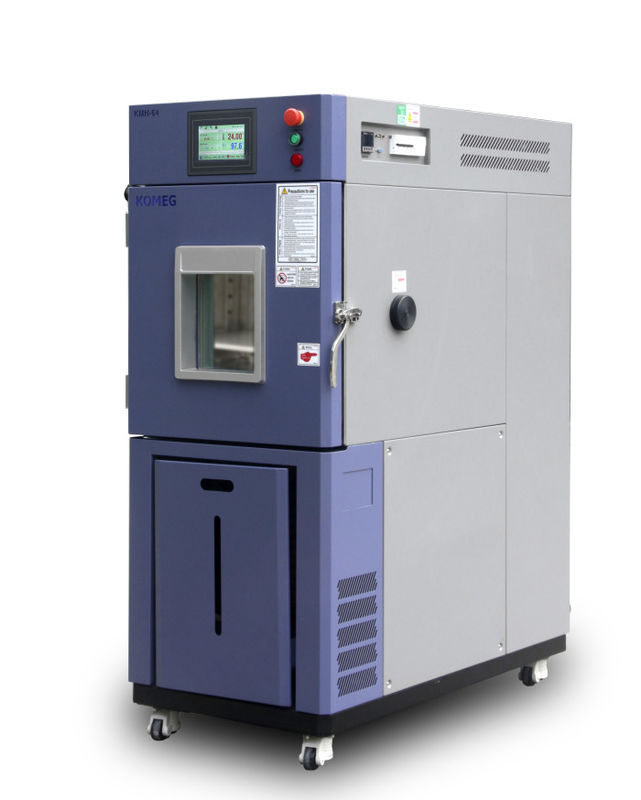

آزمایشگاهی دقیق آزمایشگاهی برای آزمایشگاه الکترومغناطیسی درجه حرارت اتاق رطوبت آزمایشگاهی
| Ⅰ. بررسی اجمالی محصول | |||||||||||||||||||||||||||||||||||||||||||||
قادر به دقت شبیه سازی طیف گسترده ای از محیط های پیچیده طبیعی، و مناسب برای قابلیت اطمینان است آزمایش در محصولات صنعتی. مطابق با استاندارد GB5170.2.3.5.6-95 تجهیزات تست زیست محیطی و روش های آزمون برای پارامترهای اساسی محصولات الکتریکی و الکترونیکی تحت شرایط رطوبت، درجه حرارت پایین، درجه حرارت بالا و گرما ثابت. | |||||||||||||||||||||||||||||||||||||||||||||
| Ⅱ.Application | |||||||||||||||||||||||||||||||||||||||||||||
قابل اجرا برای تطابق با قابلیت اطمینان و قابلیت اطمینان در واحد های صنعتی مانند الکترونیک، برق لوازم خانگی، باتری، پلاستیک، مواد غذایی، محصول کاغذ، وسیله نقلیه، فلز، شیمی، مصالح ساختمانی، تحقیق موسسه، دفتر بازرسی و قرنطینه، دانشگاه و ... | |||||||||||||||||||||||||||||||||||||||||||||
| Ⅲ.Features | |||||||||||||||||||||||||||||||||||||||||||||
● GB-2423.1-89 (IEC68-2-1) آزمون A: تست دمای پایین ● GB-2423.2-89 (IEC68-2-2) تست B: تست دمای بالا ● آزمایش GJB360.8-87 (MIL-STD.202F) آزمایش دمای زندگی بالا ● آزمایش GJBl50.3 (MIL-STD-810D) دمای بالا ● GJBl50.4 (MIL-STD-810D) تست دمای پایین ● GB2423.3-93 (IEC68-2-3) تست Ca: تست گرما ثابت ● GB2423.4-93 (IEC68-2-30) تست Db: تست جایگزین حرارت مرطوب ● GJBl50.9-93 (MIL-STD-810D) تست حرارت ملایم | |||||||||||||||||||||||||||||||||||||||||||||
| 1. حفاظت از انرژی | حالت بایت برای تنظیم ظرفیت خنک کننده برای دستیابی به یک ثابت دما و رطوبت موثر است | ||||||||||||||||||||||||||||||||||||||||||||
| عملیات 2.Easy | ※ با استفاده از نام تجاری KOMEG KM-3166 LCD صفحه نمایش لمسی کنترل کننده با تنظیمات پارامترهای کنترل PID ※ روش انعطاف پذیر برای جمع آوری و ضبط اطلاعات | ||||||||||||||||||||||||||||||||||||||||||||
| قابلیت اطمینان 3.High | ※ قطعات اصلی وارد شده، حصول اطمینان از زندگی و قابلیت اطمینان بالا ※ جداساز روغن مایع برای اطمینان از عمر مفید کمپرسور | ||||||||||||||||||||||||||||||||||||||||||||
| Ⅳ. پارامترهای فنی اصلی | |||||||||||||||||||||||||||||||||||||||||||||
| 1. اتاق | |||||||||||||||||||||||||||||||||||||||||||||
| 1.1 حجم فضای کاری | اختیاری | ||||||||||||||||||||||||||||||||||||||||||||
| 1.2 اندازه بیرونی | اختیاری | ||||||||||||||||||||||||||||||||||||||||||||
| 2. درجه حرارت | |||||||||||||||||||||||||||||||||||||||||||||
| 2.3 محدوده دما | -20 ~ 150 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 2.4 انحراف دما | ± 2.0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 2.5 استقامت دما | ± 0.5 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 2.6 یکنواختی دما | ± 2.0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 3. رطوبت | |||||||||||||||||||||||||||||||||||||||||||||
| 3.1 محدوده رطوبت | ٪ RH ~ 98٪ RH | ||||||||||||||||||||||||||||||||||||||||||||
| 3.2 محدوده کنترل | |||||||||||||||||||||||||||||||||||||||||||||
| 3.3 انحراف رطوبت | ± 3.0٪ RH (> 75٪ RH) ± 5.0٪ RH (≤75٪ RH) | ||||||||||||||||||||||||||||||||||||||||||||
| 3.4 رطوبت یکنواختی | 3.0٪ RH (بدون بار) | ||||||||||||||||||||||||||||||||||||||||||||
| 3.5 پایداری رطوبت | ± 2.0٪ RH | ||||||||||||||||||||||||||||||||||||||||||||
| ساختار Ⅴ.Chamber | |||||||||||||||||||||||||||||||||||||||||||||
کلیه ساختار و محوطه از سه قسمت زیر تشکیل شده است. جعبه عایق، جداول واحد یخچال و کابینت کنترل الکتریکی. | |||||||||||||||||||||||||||||||||||||||||||||
| جعبه 1.Insulation | ※ مواد دیوار: فولاد کربن با کیفیت بالا با اسپری رنگ استاتیک ※ مواد دیوار داخلی: SUS304 # مات صفحه فولاد ضد زنگ ※ مواد عایق: لایه عایق فوم پلی اورتان سفت و سخت + فیبر شیشه ای. | ||||||||||||||||||||||||||||||||||||||||||||
| 2.Door | سیم های گرمایش در فریم های درب نصب شده اند تا مانع تراکم در کم شود درجه حرارت | ||||||||||||||||||||||||||||||||||||||||||||
| پنجره برگزاری | با پنجره مشاهده، شیشه چند لایه با عایق الکتریکی به طور موثر از چگالی جلوگیری می کند | ||||||||||||||||||||||||||||||||||||||||||||
| پورت 4.Cable | Φ50mm * 2 در هر دو طرف (هر * 1) با پلاستیکی و پلاستیکی قرار دارد | ||||||||||||||||||||||||||||||||||||||||||||
| دستگاه 5.Lighting | 11W / AC220V * 1 در پنجره مشاهده قرار گرفته است | ||||||||||||||||||||||||||||||||||||||||||||
| سوراخ خروجی آب 6. | برای تخلیه آب مایع متراکم شده است | ||||||||||||||||||||||||||||||||||||||||||||
| دارنده نمونه 7. | دو لایه از نگهدارنده نمونه فولاد ضد زنگ. | ||||||||||||||||||||||||||||||||||||||||||||
| رانندگان خودرو 8 | راننده های موبایل * 4 با فنجان پا | ||||||||||||||||||||||||||||||||||||||||||||
| 9. جعبه کنترل الکتریکی | کل مدار قدرت، حفاظت بیش از حد دما. | ||||||||||||||||||||||||||||||||||||||||||||
| 10. سیستم تامین آب | پمپ آب اتوماتیک | ||||||||||||||||||||||||||||||||||||||||||||
| سیستم تهویه هوا Ⅵ. Air تهویه مطبوع | |||||||||||||||||||||||||||||||||||||||||||||
| 1. حالت کنترل | طراحی مدارهای تهویه اجباری، کنترل دمای تعادل و رطوبت سیستم (BTHC). | ||||||||||||||||||||||||||||||||||||||||||||
| 2. دستگاه تهویه مطبوع | برای ایجاد یکنواختی درجه حرارت و رطوبت، یک diffuser از بالا نصب می شود فن، گریز از مرکز، بخاری، مرطوب کننده های گریز از مرکز محور نصب شده است در جعبه تهویه مطبوع | ||||||||||||||||||||||||||||||||||||||||||||
| 3. گرمایش | کوره های الکتریکی سیم کربن نیکل و کروم، حالت کنترل بدون تماس (SRR). | ||||||||||||||||||||||||||||||||||||||||||||
| 4. خنک کننده | الگوی موج سینوسی آلومینیوم مبدل حرارتی مبدل حرارتی مس (هوا خنک) | ||||||||||||||||||||||||||||||||||||||||||||
| 5. تامین آب | حالت تامین آب داخلی | ||||||||||||||||||||||||||||||||||||||||||||
| 6. رطوبت ساز | حوضه گرم مرطوب بخاری فولادی ضدزنگ کنترل بخاری: دوره غیر تماس، مانند مدولاسیون عرض پالس، SSR (رله حالت جامد) دستگاه های کنترل سطح آب، بخاری واحد ضد خشک | ||||||||||||||||||||||||||||||||||||||||||||
| 7. کمپرسور | کمپرسور مارک Tecumseh | ||||||||||||||||||||||||||||||||||||||||||||
| 8. دزدگیر دستگاه | |||||||||||||||||||||||||||||||||||||||||||||
| 9. مبرد | R404a درجه حرارت بالا دمای مبرد منحصر به فرد | ||||||||||||||||||||||||||||||||||||||||||||
10. قطعات و مارک آن |
| ||||||||||||||||||||||||||||||||||||||||||||
| 11. فن آوری تبرید | ※ جوشکاری نیتروژن، دو مرحله پمپ خلاء دوار پره، اطمینان حاصل کنید سیستم خنک کننده داخلی تمیز و قابل اعتماد است. ※ آب سینی واقع در پایین کمپرسور برای اطمینان از کندانس آب را از طریق لوله آزاد در پشت اتاق محصور می کنید. | ||||||||||||||||||||||||||||||||||||||||||||
| Ⅶ، سیستم کنترل | |||||||||||||||||||||||||||||||||||||||||||||
| 1. تابع ضبط منحنی | Pt100 | ||||||||||||||||||||||||||||||||||||||||||||
| 2. کنترل کننده | کنترل کننده لمسی LCD با نام تجاری KEM-3166 LCD با کنترل PID تنظیمات پارامتر | ||||||||||||||||||||||||||||||||||||||||||||
| 3. نمایش | تنظیمات دما و رطوبت (SV) مقدار واقعی (PV) می تواند باشد به طور مستقیم نمایش داده می شود اجرای برنامه می تواند اعداد، پاراگراف ها، باقیمانده را نمایش دهد زمان و چرخه، نمایش ساعت در حال اجرا، ویرایش برنامه و نمایش منحنی گرافیکی صفحه وضعیت ثابت یا برنامه عمل وضعیت صفحه نمایش 7 اینچی TFT. | ||||||||||||||||||||||||||||||||||||||||||||
| 4. قطعنامه | دما: 0.01 ℃؛ رطوبت: + 0.1٪؛ زمان: 1 دقیقه | ||||||||||||||||||||||||||||||||||||||||||||
| 5. محدوده تنظیم | دما را می توان با توجه به دمای کاری تجهیزات تنظیم کرد (حد بالایی +5 ℃، حد پایین تر -5 ℃) | ||||||||||||||||||||||||||||||||||||||||||||
| 6. حالت در حال اجرا | برنامه ریزی در حال اجرا، دائم در حال اجرا و رزرو بوت | ||||||||||||||||||||||||||||||||||||||||||||
| 7. حالت تنظیم | ورودی حالت لمسی | ||||||||||||||||||||||||||||||||||||||||||||
| رابط کاربری 8.Communication | جمع آوری داده ها هنگام اتصال به رایانه می تواند به عنوان سیستم نظارت و کنترل از راه دور مورد استفاده قرار گیرد، کنترل همزمان چندگانه در دسترس است. | ||||||||||||||||||||||||||||||||||||||||||||
| کارت حافظه کارت حافظه U | 1G-8G در دسترس است | ||||||||||||||||||||||||||||||||||||||||||||
| 10. جمع آوری داده ها | RAM با تنظیمات حفاظت از باتری، داده ها را می توان ذخیره کرد، حداکثر ذخیره داده های حافظه تاریخی 90 روز (زمانی که زمان نمونه گیری 1 دقیقه است) | ||||||||||||||||||||||||||||||||||||||||||||
| 11. خاموش کردن حافظه | حالت بازیابی قدرت را می توان به عنوان شروع گرم، شروع سرد و توقف تنظیم کرد. | ||||||||||||||||||||||||||||||||||||||||||||
| 12. عملکرد پیش تنظیم شده | زمان بوت می تواند آزادانه تنظیم شود و دستگاه هنگام چرخش به طور خودکار اجرا می شود در قدرت | ||||||||||||||||||||||||||||||||||||||||||||
| 13. محیط برنامه | ویندوز 2000 یا ویندوز ایکس پی | ||||||||||||||||||||||||||||||||||||||||||||
| 14. اتصال به شبکه | می تواند به اترنت متصل شود، عملکرد کنترل از راه دور، جمع آوری داده ها، می تواند به طور همزمان ماشین های چندگانه را کنترل کند. | ||||||||||||||||||||||||||||||||||||||||||||
| 15. عملکرد | زنگ هشدار و خطرات مربوط به دست زدن، محافظت از قدرت، محافظت از درجه حرارت پایین تر، عملکرد تایمر (شروع خودکار و اتوماتیک) توقف در حال اجرا)، عملکرد خود تشخیصی. | ||||||||||||||||||||||||||||||||||||||||||||
| Ⅷ سیستم کنترل برق | |||||||||||||||||||||||||||||||||||||||||||||
1. توزیع برق کابین کنترل | ※ فن خنک کننده ※ توزیع برق ※ ترمینال نمونه ※ RS-485 رابط فیزیکی (اگر خرید نرم افزار نظارت متمرکز ※ کل مدار قدرت نشت مدار قطع. | ||||||||||||||||||||||||||||||||||||||||||||
2. قطعات و مارک آن |
توجه: دو گزینه ذکر شده برای انتخاب جایگزین و هدف پشتیبان است | ||||||||||||||||||||||||||||||||||||||||||||
| 3. سیستم حفاظت | 3.1 سیستم خنک کننده: ※ محافظت از فشار کمپرسور ※ محافظ بیش از حد موتور کمپرسور ※ موتور کمپرسور بیش از حفاظت فعلی ※ کندانسور طرفدار حفاظت بیش از حد هوای 3.2 آزمایشگاه ※ قابل تنظیم بیش از حد حفاظت از درجه حرارت --- حالت حفاظت دمای بیش از حد 1 ※ تست دمای فضایی فیز --- حالت حفاظت از درجه حرارت 2 ※ کانال تهویه مطبوع محدود بیش از درجه حرارت --- حالت حفاظت از درجه حرارت 3 ※ کنترل کننده تنظیم بیش از قطع زنگ هشدار دهنده --- حالت حفاظت از درجه حرارت 4 ※ بیش از حد موتور موتور فن. 3.3 دیگر ※ توالی فاز قدرت و حفاظت از فاز؛ ※ حفاظت از نشت؛ ※ حفاظت از اتصال کوتاه بار. | ||||||||||||||||||||||||||||||||||||||||||||
| 4. زنگ هشدار | تجهیزات متوقف می شود و زنگ قابل شنیدن را وقتی که در بالا آمده است ارسال می کند در ضمن، حفاظت به نظر می رسد، گسل، علل و راه حل ها خواهد بود روی صفحه نمایش داده می شود. | ||||||||||||||||||||||||||||||||||||||||||||
| Ⅸ نصب و راه اندازی | |||||||||||||||||||||||||||||||||||||||||||||
1. قدرت | ※ AC380V ± 10٪، 50Hz 1Hz، 3 فاز 4 سیم + سیم زمینی ※ کابل برق به سوئیچ هوا در جعبه کنترل متصل است ※ قدرت کل ~ 8 کیلو وات، 10A؛ ※ ولتاژ مجاز: AC (1 ± 10٪) 380V ※ فرکانس مجاز: (1 ± 1٪) 50Hz ※ مقاومت سیم زمین کمتر از 4Ω حالت TN-S یا حالت TT برای منبع تغذیه | ||||||||||||||||||||||||||||||||||||||||||||
| 2. تامین آب | ※ رطوبت آب: آب یا آب دایونیزه حداکثر مصرف: 7 لیتر / ساعت ※ هنگام استفاده از سیستم های RO، نیازهای تامین آب فشار آب 0.2MPa، خط لوله DN10 حداکثر مصرف: 7L / h. جریان آب | ||||||||||||||||||||||||||||||||||||||||||||
| محیط اطراف 3 | 5 ~ 35 ℃، رطوبت ≤ 85٪ RH | ||||||||||||||||||||||||||||||||||||||||||||
| 4. کیفیت هوا | بدون غلظت بالا گرد و غبار و گازهای خوردگی | ||||||||||||||||||||||||||||||||||||||||||||
| محیط زیست 5.Installation | ※ فاصله از دیوار به هر دو طرف و عقب محفظه بیش از 800 میلی متر، به جلو بیش از 1500 میلیمتر. ارائه قدرت مستقل توزیع تابشی و رطوبت زدایای میعانات و خارجی دستگاه اتصال قدرت لازم است ※ سطح زمین، تهویه خوب، غیر قابل اشتعال، مواد منفجره، گازهای خوردگی و گرد و غبار ※ هیچ تابش الکترومغناطیسی قوی در نزدیکی ※ با تخلیه کف (کمتر از 2 متر از واحد یخچال) ※ محل زمین ظرفیت بار: کمتر از 800kg / m2 ※ فضای مناسب برای نگهداری را ترک کنید | ||||||||||||||||||||||||||||||||||||||||||||
| 6. سیم زمینی | مقاومت زمین کمتر از 4Ω، پیچ و مهره های پایه واقع در پایه کابینه | ||||||||||||||||||||||||||||||||||||||||||||
| 7. زهکشی | تخلیه حفره نصب شده در پایه مسکن | ||||||||||||||||||||||||||||||||||||||||||||
| 8. پورت کابل | φ50، φ80، φ100، φ120mm پورت کابل، محل و شماره می تواند باشد با توجه به نیاز کاربر، اگر ساختار بدن محفظه سفارشی شود اجازه می دهد. | ||||||||||||||||||||||||||||||||||||||||||||
| 9. ذخیره سازی تجهیزات | ※ هنگامی که دستگاه کار نمی کند، درجه حرارت محیط باید باشد حفظ در 0 ~ 45 ℃ ※ هنگامی که درجه حرارت محیط زیر 0 ℃، آب باقی می ماند در دستگاه باید تخلیه شود تا لوله های آب انجماد و شکسته شود | ||||||||||||||||||||||||||||||||||||||||||||
| 10. نظارت مرکزی | برای نظارت از راه دور متمرکز، نیاز به یک کامپیوتر دیگر (ویندوز 2000 / XP سیستم عامل، یک پورت COM و یک پورت USB)؛ مجهز به مبدل RS-485 / RS-232 و کابل ارتباطی 25m. | ||||||||||||||||||||||||||||||||||||||||||||
| مستندات فنی | |||||||||||||||||||||||||||||||||||||||||||||
| مستندات 1.Technical | ※ راهنمای عملیات * 1 ※ راهنمای تعمیر و نگهداری * 1 | ||||||||||||||||||||||||||||||||||||||||||||
