جزئیات محصول:
پرداخت:
|
| مدل مجلسی: | سری KTS | حجم حجم محفظه: | 27 لیتر تا 480 لیتر |
|---|---|---|---|
| محدوده شوک: | -65ºC ～+150ºC | حداکثر دما: | 200 درجه سانتی گراد |
| کمترین دما: | -80 درجه سانتی گراد | زمان انتقال: | ≤10S |
| زمان بازیابی: | کمتر از 5 دقیقه | مدت زمان قرارگیری در معرض بیماری: | در عرض 30 دقیقه |
| برجسته کردن: | اتاق آزمایش باتری فولاد ضد زنگ,اتاق تست شوک حرارتی 27L,اتاق آزمایش شوک حرارتی 480L |
||
Sia نوع محبوب فولاد ضد زنگ 3-Zone Thermal Shock Test Chamber برای آزمایش باتری
1. اتاق تست حرارتی:
محفظه آزمایش شوک حرارتی تجهیزات مورد نیاز در فلزات، پلاستیک، لاستیک، الکترونیک و سایر صنایع را مورد آزمایش قرار می دهد. برای آزمایش ساختار مواد یا درجه تحمل مواد کامپوزیتی، زمانی که فورا در محیط بسیار گرما و دمای بسیار کم در معرض فرسایش قرار می گیرد، به طور مداوم به این ترتیب آسیب های شیمیایی یا فیزیکی ناشی از انبساط و انقباض حرارتی در کوتاه ترین زمان ممکن تشخیص داده می شود.
2. محدوده ی 3-Zone Thermal Shock: اصل کار:
محفظه تست شوک حرارتی نوع سه زون. نمونه در محفظه آزمایشگاه قرار می گیرد، دما بالاتر از دمای آزمایش می تواند در محفظه با درجه حرارت بالا و اتاق کم دما تنظیم شود. در طی آزمایش دمای پایین، درب سرد اتاق باز و اتاق کم دما با هم کار می کنند. هنگامی که به آزمایش درجه حرارت بالا تبدیل می شود، درب اتاق سرد بسته می شود، درب اتاق گرم باز می شود و محفظه آزمایش با هم کار می کند.
تبدیل انرژی مکانیکی (انتقال از دمای بالا به دمای پایین یا دمای پایین تا دمای بالا) می تواند در کمتر از 1 ثانیه تکمیل شود و درجه حرارت به سرعت تثبیت شود.
در طول تست کامل، نمونه تست نیازی به حرکت و بدون دخالت انسان نیست.
3. مشخصات
(1) KTS-A سری
مدل |
| ||||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
اندازه داخلی (میلی متر) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
ه | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
د | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
اندازه بیرونی (میلی متر) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
ه | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
د | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
وزن تست | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
محفظه کم دما | -55ºC ~ -10ºC، زمان خنک سازی: ≤ 60 دقیقه از + 20ºC تا 55ºC | ||||||||
آزمایشگاه | -40 ºC تا + 150 ºC | ||||||||
اتاق بازرگانی بالا | + 60ºC ~ + 200ºC، ظرف 20 دقیقه زمان پیش گرمایش | ||||||||
زمان انتقال | ≤15S | ||||||||
زمان بازیابی | قرار گرفتن در معرض دمای بالا 30 دقیقه برای دستیابی و تثبیت دما مورد نیاز نمونه آزمایش | ||||||||
تداوم دمای کم 30 دقیقه برای رسیدن به دمای نمونه مورد نیاز و ثابت نگه داشتن آن | |||||||||
≤ 5 دقیقه | |||||||||
درجه حرارت محیط. | + 5ºC ~ + 35ºC | ||||||||
قدرت | AC 380 ± 10٪ 50Hz، 3 فاز 4 سیم + سیم زمینی | ||||||||
(2) سری KTS-B
مدل |
| ||||||||
72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
اندازه داخلی (میلی متر) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
ه | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
د | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
اندازه بیرونی (میلی متر) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
ه | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
د | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
وزن تست (کیلوگرم) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
دمای پایین محفظه | -70ºC ~ -10ºC، زمان پیش از خنک کاری: + 20ºC ~ -70ºC، ≤ 60min | ||||||||
تست. اتاق | -55ºC ~ + 150ºC | ||||||||
دمای بالا. دمای اتاق | + 60ºC ~ + 200ºC، زمان پیش گرم شدن: ≤20 دقیقه | ||||||||
زمان انتقال | ≤15S | ||||||||
زمان بازیابی | قرار گرفتن در معرض دمای بالا 30 دقیقه برای دستیابی و تثبیت دما مورد نیاز نمونه آزمایش | ||||||||
تداوم دمای کم 30 دقیقه برای رسیدن به دمای نمونه مورد نیاز و ثابت نگه داشتن آن | |||||||||
≤ 5 دقیقه | |||||||||
درجه حرارت محیط. | + 5ºC ~ + 35ºC | ||||||||
قدرت | AC 380 ± 10٪ 50Hz، 3 فاز 4 سیم + سیم زمینی | ||||||||
(3) سری KTS-D
مدل |
| ||||||||
72D | 100D | 150D | 200D | 252D | 300D | 480D | |||
اندازه داخلی (میلی متر) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
ه | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
د | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
اندازه بیرونی (میلی متر) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
ه | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
د | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
وزن تست | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
محفظه کم دما | -80ºC ~ -10ºC، زمان خنک کننده: ≤ 60 دقیقه از + 20ºC تا 80ºC | ||||||||
آزمایشگاه | -65ºC ~ + 150ºC | ||||||||
اتاق بازرگانی بالا | + 60ºC ~ + 200ºC، ظرف 20 دقیقه زمان پیش گرمایش | ||||||||
زمان انتقال | ≤15S | ||||||||
زمان بازیابی | قرار گرفتن در معرض دمای بالا 30 دقیقه برای دستیابی و تثبیت دما مورد نیاز نمونه آزمایش | ||||||||
تداوم دمای کم 30 دقیقه برای رسیدن به دمای نمونه مورد نیاز و ثابت نگه داشتن آن | |||||||||
≤ 5 دقیقه | |||||||||
درجه حرارت محیط. | + 5ºC ~ + 35ºC | ||||||||
قدرت | AC 380 ± 10٪ 50Hz، 3 فاز 4 سیم + سیم زمینی | ||||||||

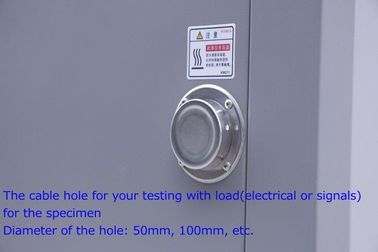

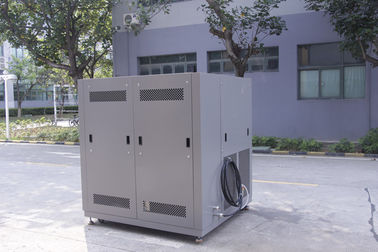

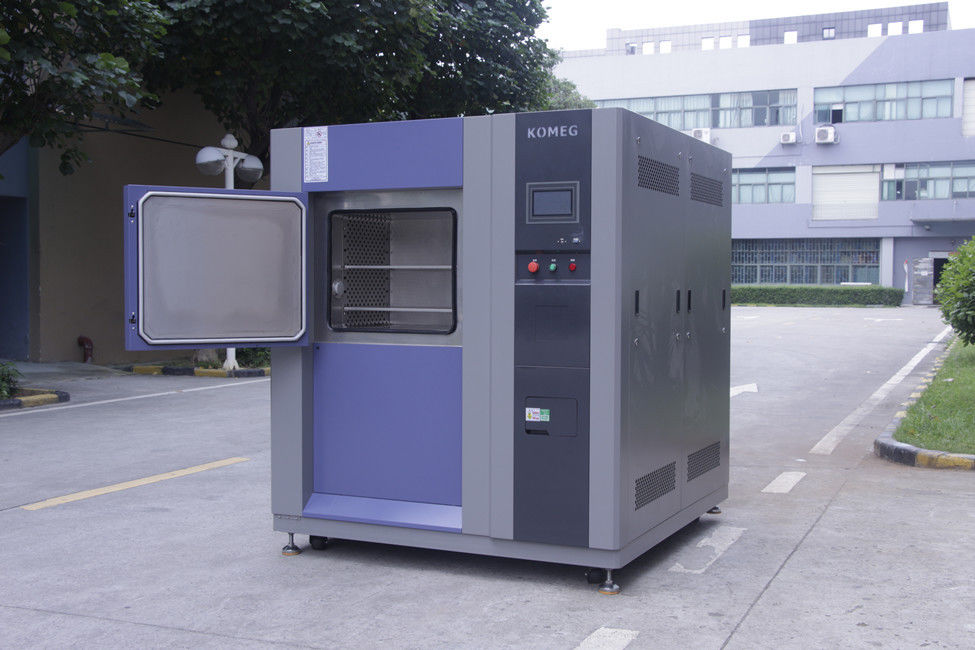

4. جزئیات محصول تصویر:
5. در زیر تفاوت های بین محفظه شوک حرارتی 3 و 2 منطقه ای وجود دارد:
اتاق شوک حرارتی 3 منطقه:
سه اتاق در مجموع: فضای تست، دمای بالا. محفظه و دمای کم محفظه
مزیت: محدودیت اندکی برای وزن نمونه آزمون، نمونه آزمایشی همچنان حفظ می شود، این می تواند تاثیر را برای نمونه ها با حرکت دادن آن کاهش دهد، می تواند برای آزمایش بارگذاری بار استفاده شود.
در مقایسه با نوع 2 منطقه، نرخ شکست نسبتا کم، هزینه کم است.
ضرر: زمان تبدیل طولانی
محفظه شوک حرارتی منطقه 2:
تنها دو اتاق: دماي بالا اتاق و دمای پایین محفظه
مزیت: زمان تبدیل کوتاه، فضای کوچکتر مورد نیاز است
معایب: نمونه آزمایش در حال حرکت است. اندازه نمونه های تست توسط اندازه سبد محدود شده است
